K8s
Deployment 생성 흐름

Deployment 생성 흐름

Kubernetes에서 Deployment 리소스를 생성할 때 전체 동작 과정을 설명 API Server, etcd, Controller, Scheduler, Kubelet 등이 어떻게 협력하는지 단계별 과정

예시 상황: kubectl apply -f deployment.yaml 실행

전체 구성요소 참여자

  • kubectl: 사용자 인터페이스
  • API Server: 모든 요청의 입구
  • etcd: 클러스터 상태 저장
  • Controller Manager (Deployment Controller, ReplicaSet Controller)
  • Scheduler: 파드를 적절한 노드에 할당
  • Kubelet: 파드를 실제 실행
  • Container Runtime: Docker, containerd 등

단계별 흐름

1️⃣ kubectl → API Server

  • 사용자가 deployment.yaml로 Deployment 생성 요청
  • kubectl apply는 YAML을 HTTP 요청으로 kube-apiserver에 전송

2️⃣ API Server → etcd

  • kube-apiserver는 Deployment 객체의 유효성을 검사한 뒤, etcd에 저장

3️⃣ Deployment Controller 감지

  • kube-controller-manager 안의 Deployment Controller가 새로운 Deployment 리소스를 감지
  • 원하는 상태(replicas: 3)와 현재 상태(replicas: 0)를 비교

4️⃣ ReplicaSet 생성

  • Deployment Controller는 적절한 ReplicaSet을 생성함
    • 이름 예: nginx-deployment-6d4cf56db6
  • ReplicaSet도 API Server에 전달 → etcd에 저장됨

5️⃣ ReplicaSet Controller 감지

  • ReplicaSet Controller는 새로운 ReplicaSet을 감지
  • 원하는 수의 파드 (예: 3개)를 생성해야 함을 인식

6️⃣ ReplicaSet → Pod 객체 생성

  • ReplicaSet은 지정된 수의 Pod 객체 생성 요청을 API Server에 보냄
  • 각각의 파드는 아직 스케줄되지 않은 상태로 생성됨

7️⃣ Scheduler → Pod에 Node 할당

  • kube-scheduler는 스케줄링되지 않은 파드들을 감지
  • 조건에 맞는 노드를 선택해 각 파드에 Binding 생성

8️⃣ Kubelet → API Server에서 파드 수신

  • 각 노드의 kubelet은 API Server를 watch 중
  • 자신에게 할당된 파드를 수신 후, 컨테이너 런타임에게 실행 요청

9️⃣ 컨테이너 실행 완료 → 상태 보고

  • 파드가 실행되면 kubelet은 파드 상태를 kube-apiserver에 지속적으로 보고

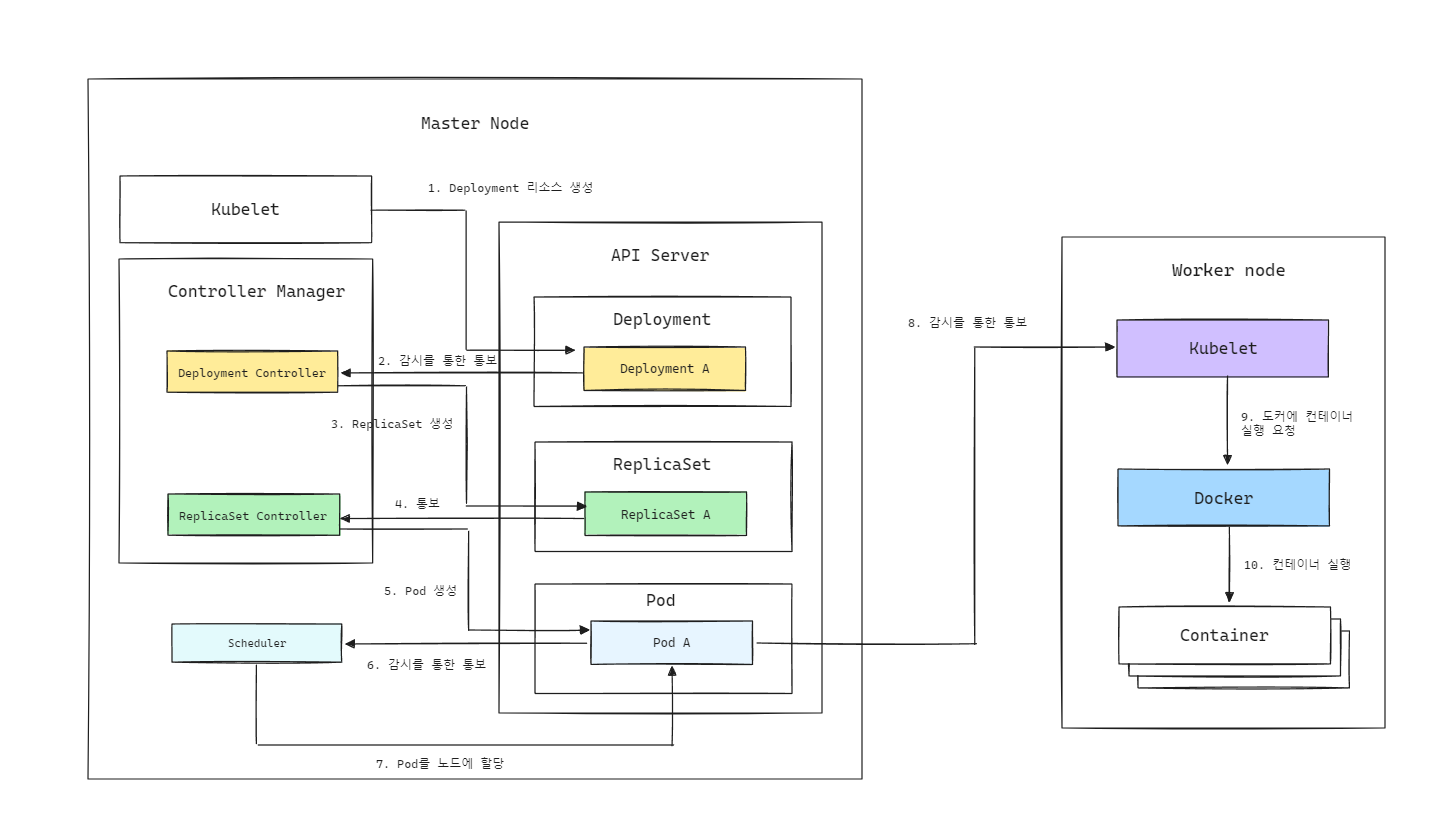

텍스트 흐름도

[User (kubectl)]
   ↓ apply
[API Server]
   ↓ 저장
[etcd]
   ↑
[Deployment Controller]
   ↓ 생성
[ReplicaSet]
   ↓ 생성
[Pods (미할당 상태)]
   ↓
[Scheduler]
   ↓
[Pods에 Node 바인딩]
   ↓
[Kubelet (on 각 Node)]
   ↓
[Container Runtime (Docker, containerd)]
   ↓
[Pod 실행 완료]
   ↑ 상태 보고
[API Server]

참고 개념: Deployment는 무엇을 자동화하나?

  • ReplicaSet 관리 자동화
  • 롤링 업데이트 자동화
  • 버전 관리 및 롤백 기능 포함
  • 즉, 사용자가 파드 3개를 직접 생성하는 대신, Deployment가 이를 추상화하여 관리
